Lectures au débitmètre à ultrasons : la façon la plus rapide de savoir si votre système performe vraiment

Les chiffres ne mentent pas. Mais si vous n’avez jamais mesuré le débit de votre système, vous travaillez avec des suppositions.

C’est la façon la plus simple d’expliquer à quoi servent les lectures au débitmètre à ultrasons. Lorsque le système de chauffage ou de refroidissement d’un bâtiment commercial ou institutionnel ne performe pas comme il le devrait, la première question est toujours la même : est-ce que l’eau circule vraiment dans le système au débit prévu ?

La plupart du temps, personne ne le sait. Non pas parce que la question n’est pas importante, mais parce que mesurer le débit sans arrêter le système ni couper dans les tuyaux a longtemps été compliqué. Les lectures au débitmètre à ultrasons changent cette donne.

En quoi consiste une lecture au débitmètre à ultrasons ?

Un débitmètre à ultrasons mesure la vitesse à laquelle l’eau ou un autre fluide circule dans une tuyauterie, sans toucher au fluide ni interrompre le système. L’instrument se fixe à l’extérieur du tuyau, envoie des signaux ultrasoniques à travers la paroi et calcule le débit à partir de la différence de temps de propagation du signal.

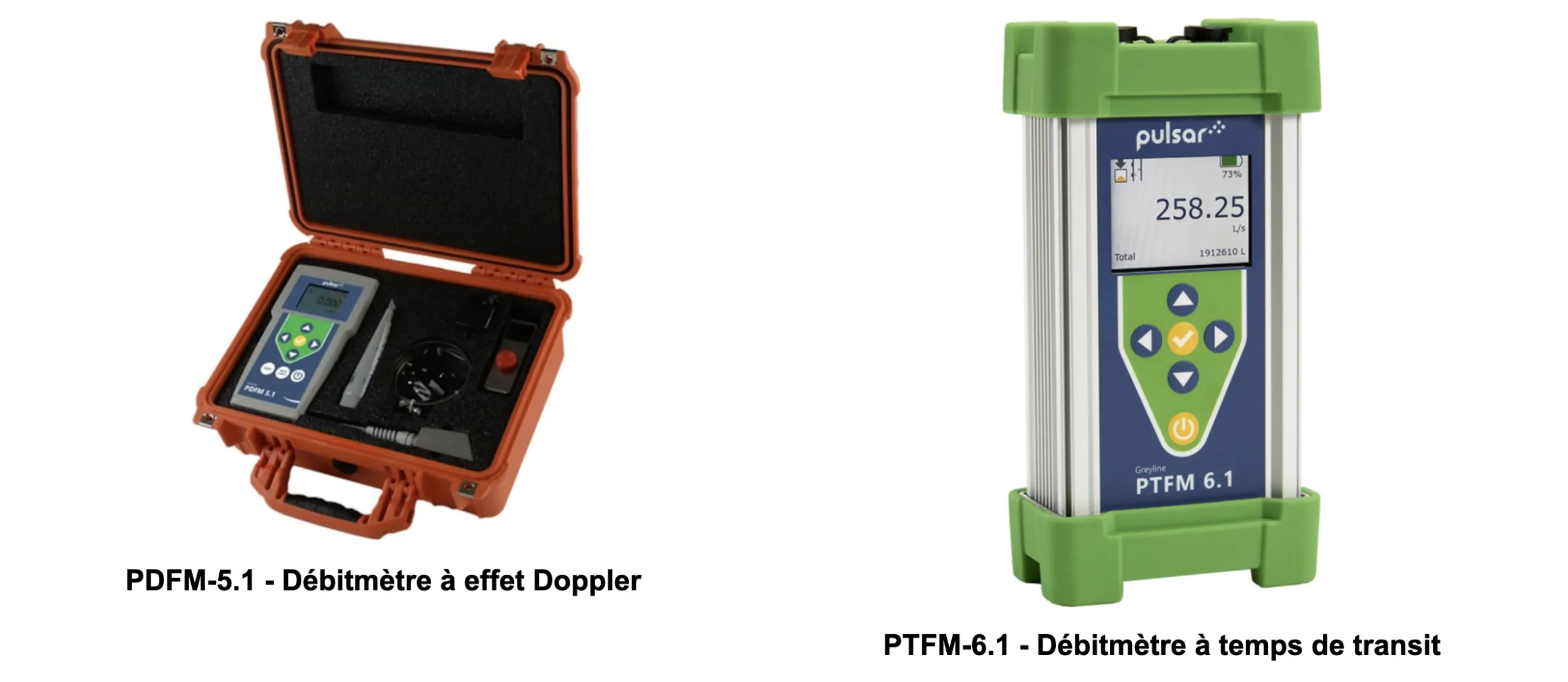

Chez SMP LeBlanc, nous utilisons le PTFM-6.1 et le PDFM-5.1, deux instruments conçus spécifiquement pour des mesures de débit précises et non invasives dans les environnements commerciaux et industriels. Pas de coupe. Pas de vidange. Pas d’interruption.

La lecture vous donne le débit réel dans la tuyauterie à ce moment précis, que vous pouvez ensuite comparer aux spécifications de conception pour vérifier si le système performe comme prévu.

Deux technologies, un seul objectif

Tous les fluides ne se ressemblent pas, et toutes les tuyauteries ne transportent pas les mêmes conditions. C’est pourquoi SMP LeBlanc utilise deux technologies ultrasoniques distinctes selon ce que le système requiert.

Le temps de transit est la méthode utilisée pour les systèmes à fluides propres comme les circuits de CVAC, les réseaux d’eau refroidie et les réseaux de chauffage. L’instrument envoie des signaux acoustiques dans les deux sens à travers la tuyauterie ; les signaux qui voyagent dans le sens du flux se propagent légèrement plus vite que ceux qui voyagent à contre-courant. Le débitmètre calcule la vitesse du fluide à partir de cette infime différence de temps (le Δt). C’est extrêmement précis, complètement non invasif et ne nécessite aucune interruption.

L’effet Doppler est utilisé lorsque le fluide contient des particules en suspension, des microbulles ou n’est tout simplement pas assez clair pour que les signaux à temps de transit passent de manière fiable. L’instrument envoie un son à haute fréquence dans la tuyauterie et mesure comment la fréquence se décale lorsque ce son rebondit sur les particules en mouvement dans le liquide. C’est l’outil adapté aux systèmes d’eau brute, aux procédés avec des fluides aérés, ou à toute situation où une lecture à temps de transit ne fonctionnerait tout simplement pas.

Choisir le mauvais instrument entraîne de fausses lectures, un mauvais équilibrage et du gaspillage d’énergie. En utilisant ces deux technologies, notre équipe peut effectuer des lectures de débit précises et non invasives sur pratiquement n’importe quel réseau commercial ou institutionnel, quel que soit ce qui circule dans les tuyaux. Pas de coupe, (outre le démantèlement de l’isolation pouvant recouvrir la tuyauterie), pas de fuites, pas d’interruption du procédé, et des données de débit vérifiées sur lesquelles vous pouvez réellement baser vos décisions.

Dans quels cas en avez-vous besoin ?

Que votre système nécessite une lecture à temps de transit ou à effet Doppler dépend de ce qui circule dans vos tuyaux. Dans tous les cas, voici les situations où une lecture au débitmètre à ultrasons est la bonne décision :

Vous n’avez jamais eu de données de débit sur votre réseau.

Beaucoup de bâtiments ont été mis en service il y a des années sans que des mesures réelles de débit aient jamais été prises. Le système fonctionne, mais personne ne sait s’il circule au bon débit. Une lecture établit cette référence de base.

Quelque chose ne fonctionne pas bien, et personne ne peut l’expliquer.

Une zone qui ne chauffe pas ou ne refroidit pas correctement. Un refroidisseur qui travaille plus fort qu’il ne le devrait. Une pompe qui semble fonctionner normalement mais ne délivre pas le bon débit. Les données de débit révèlent souvent le problème rapidement.

Vous souhaitez valider votre système avant ou après des travaux d’entretien.

Si une pompe a été remplacée, une vanne ajustée ou un circuit modifié, une lecture de débit confirme que le système est revenu à son état correct.

Vous effectuez un diagnostic avant un projet d’équilibrage.

Connaître l’état réel du débit avant que notre équipe commence les travaux d’équilibrage hydronique nous donne une image claire de ce qui doit être corrigé et à quel endroit.

Pourquoi l’absence d’intrusion compte ?

Le principal avantage de la mesure de débit par ultrasons est qu’elle est complètement non invasive. L’instrument se fixe à l’extérieur du tuyau. Rien n’est coupé (outre l’isolation). Le système continue de fonctionner. Il n’y a aucun risque de contamination et aucune interruption du procédé.

Ce qui la rend pratique dans des situations où une mesure de débit traditionnelle serait perturbatrice ou tout simplement impossible, comme dans les hôpitaux occupés, les écoles actives ou les installations fonctionnant 24 heures sur 24 où l’arrêt du réseau n’est pas envisageable.

C’est également très précis. Les instruments que nous utilisons sont conçus pour les environnements industriels les plus exigeants, ce qui signifie que les données obtenues sont suffisamment fiables pour prendre de vraies décisions.

Un membre de l’équipe SMP LeBlanc sur le terrain dans une salle mécanique.

Que fait-on avec les données ?

La lecture de débit ne vous donne pas seulement un chiffre. Elle vous dit si votre système est sous-performant, surperformant ou exactement là où il devrait être, et elle donne à notre équipe les informations nécessaires pour recommander les étapes suivantes.

Dans bien des cas, une lecture de débit mène directement à des travaux d’équilibrage hydronique pour corriger ce qui est décalé. Dans d’autres, elle confirme que le système fonctionne correctement et fournit au propriétaire de l’immeuble une preuve documentée. Dans tous les cas, vous ne travaillez plus avec des suppositions.

Votre réseau donne des signes de faiblesse ?

Un mauvais équilibrage est souvent en cause. Si le chauffage ou le refroidissement de votre bâtiment ne performe pas comme il le devrait, ne supposez pas. Obtenez les données.

Contactez notre équipe dès aujourd’hui pour planifier une lecture au débitmètre à ultrasons non invasive. Nous apporterons le bon instrument pour votre système, prendrons des mesures précises sans interrompre vos opérations, et vous fournirons des données de débit vérifiées sur lesquelles vous pourrez réellement agir.
